Brokatalog (Historiskt material)

av OlleThåström, måndag, juli 19, 2021, 19:30 (17 dagar sedan)

Jag gläds åt intresset för broar med hängande parabelfackverk. Därför har jag iordningställt en lista över de objekt som jag hittills har hittat. Den visas som bild här och finns även som Excel-fil med länk inlagd. Materialet är ännu ganska ofullständigt och jag är naturligtvis tacksam för rättelser, kompletteringar och kommentarer.

Bilder kommer längre fram när jag fått ordning på alla fakta.

[image]

Som Exel-fil

Brokatalog

av Överkörmästaren @, måndag, juli 19, 2021, 19:49 (17 dagar sedan) @ OlleThåström

Mycket ambitiöst och bra, intressant att det funnits så många broar av denna något kufiska typ!

Ska man vara petig så går Stocksundsbron mellan Solna och Danderyd, och bron över Ställdalsån ligger i Örebro län.

Brokatalog

av Harald ⌂ @, Göteborg, måndag, juli 19, 2021, 20:10 (17 dagar sedan) @ Överkörmästaren

Mycket ambitiöst och bra, intressant att det funnits så många broar av denna något kufiska typ!

Ska man vara petig så går Stocksundsbron mellan Solna och Danderyd, och bron över Ställdalsån ligger i Örebro län.

... och Ellenö låg i Älvsborgs län när järnvägen fanns och dess signatur var ULB samt Laholm låg vid SHJ.

Brokatalog

av OlleThåström, måndag, juli 19, 2021, 20:26 (17 dagar sedan) @ Harald

Ska man vara petig så går Stocksundsbron mellan Solna och Danderyd, och bron över Ställdalsån ligger i Örebro län.

... och Ellenö låg i Älvsborgs län när järnvägen fanns och dess signatur var ULB samt Laholm låg vid SHJ.

Tack, alla fel är fel och jag rättar gärna!
Ser fram emot mer påpekanden. Excel-filen uppdateras kontinuerligt!
:-)

Brokatalog

av Harald ⌂ @, Göteborg, måndag, juli 19, 2021, 20:39 (17 dagar sedan) @ OlleThåström

Vattendraget i Ställdalen heter Hörksälven på kartorna, banan är FLJ (TGOJ). Bron är dock inte en parabelbro utan en trapetsbro ser man på Streetview, men fackverket ligger under brobanan och det kanske är det viktigaste.

Brokatalog

av OlleThåström, måndag, juli 19, 2021, 21:13 (17 dagar sedan) @ Harald

Vattendraget i Ställdalen heter Hörksälven på kartorna, banan är FLJ (TGOJ). Bron är dock inte en parabelbro utan en trapetsbro ser man på Streetview, men fackverket ligger under brobanan och det kanske är det viktigaste.

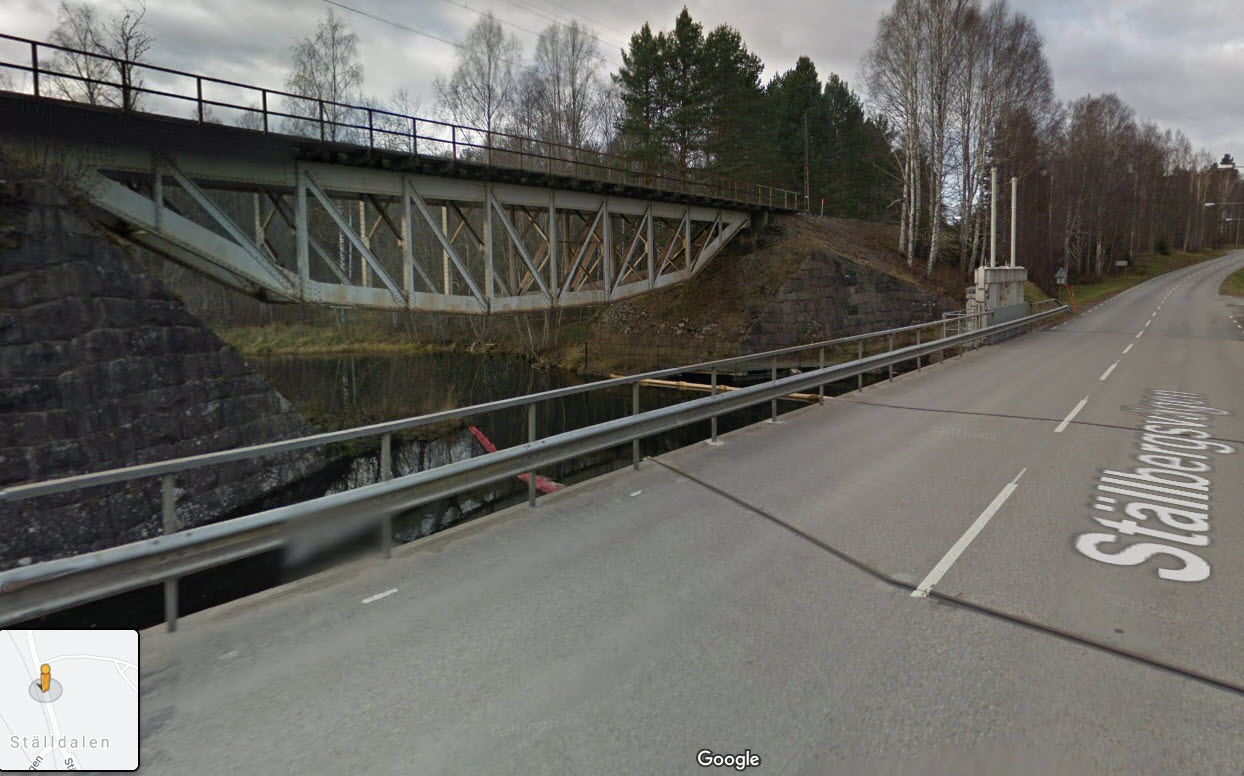

Hm, det är lite svårt att se namn på vattendrag på mina kartor. På Länskartan heter vattnet Hyttdammen. Det som jag har skrivit kommer nog från Batman.

Men "trapetsbro"? Beror det på de raka delarna i fackverket på ytterkanterna? Mittdelen är i alla fall en båge. Någon hybrid kanske?

[image]

Alla rättelser förs in i Excel-filen.

Brokatalog

av Harald ⌂ @, Göteborg, måndag, juli 19, 2021, 21:50 (17 dagar sedan) @ OlleThåström

Nej, det är ingen båge. Hela balken består av fem raka segment. Det syns bättre om man ställer sig så att man ser bron rakt från sidan i Streetview. Förmodligen är det ett sätt att till lägre kostnad approximera en parabel.

Brokatalog

av daniel @, tisdag, juli 20, 2021, 19:38 (16 dagar sedan) @ Harald

Nej, det är ingen båge. Hela balken består av fem raka segment. Det syns bättre om man ställer sig så att man ser bron rakt från sidan i Streetview. Förmodligen är det ett sätt att till lägre kostnad approximera en parabel.

Parabelbroar är som regel byggda av raka balkar.

Brokatalog

av Christer Hammare @, måndag, juli 19, 2021, 21:28 (17 dagar sedan) @ OlleThåström

Du kan lägga till Hansjö norr om Orsa på fd OHJ (Inlandsbanan).

Brokatalog. Stocksundsbron före 1907?

av Leif B @, måndag, juli 19, 2021, 21:28 (17 dagar sedan) @ Överkörmästaren

Mycket ambitiöst och bra, intressant att det funnits så många broar av denna något kufiska typ!

Ska man vara petig så går Stocksundsbron mellan Solna och Danderyd, och bron över Ställdalsån ligger i Örebro län.

Brospannen byttes 1907 och jag har funderat på hur den ursprungliga bron såg ut, om den också hade hängande parabelfackverk. Den här bilden med den ålderdomliga kontaktledningsupphängningen, tror jag visar den ursprungliga bron men den säger ju inte mycket om hur själva spannen såg ut mer än att bärverken låg under brobanan:
https://digitaltmuseum.se/021018088147/srj-stockholm-rimbo-jarnvag


Nu hittade jag dock ett foto där man kan an att den faktiskt hade det. I bakgrunden anar man den ursprungliga bron med hängande parabel och krysstag mellan brobana och parabelbåge. I förgrunden ser man en av de nya bågarna med snedstag men inga kryss under montering vad kajen i Stocksunds hamn:
https://digitaltmuseum.se/021018032026/jarnvagsbron

Därmed vågar jag tolka de här två ritningarna som att den nedre visar 1885 års bro och den övre visar hur bron såg ut 1907-97 (och inte t ex två konkurrerande offerter vid samma tillfälle):
https://digitaltmuseum.se/021018032031/ritning-over-jarnvagsbron-stocksund

Brokatalog - Flian på VGJ

av Anders Jansson @, måndag, juli 19, 2021, 22:38 (17 dagar sedan) @ OlleThåström

Bron över Flian:

[image]

[image]

[image]

Brokatalog - Flian på VGJ

av Harald ⌂ @, Göteborg, tisdag, juli 20, 2021, 10:17 (17 dagar sedan) @ Anders Jansson

Inte heller den ser ut att vara en äkta parabel utan en snikvariant bestående av flera raka sektioner.

Brokatalog

av Greger Larsson, måndag, juli 19, 2021, 22:53 (17 dagar sedan) @ OlleThåström
Redigerad av Greger Larsson, måndag, juli 19, 2021, 23:11

Trean i AC-län ska vara Petiknäs/Åkroken / Petikån.
Den ursprungliga bron (den med hängande parabelfackverk) ersattes av en annan bro i ungefär samma läge, och den ersattes i sin tur i 1993 års linjerätning, då även den nya bron över Skellefteälven byggdes. Vet ej var de gamla broarna över Petikån blev av, men landfästena till båda ska finnas kvar.

Brokatalog

av mormorsgruvan @, onsdag, juli 21, 2021, 14:24 (15 dagar sedan) @ OlleThåström

Jag hoppas att Du lägger ut din brokatalog på Wikipedia ! Gärna kompletterad med entreprenör och byggkostnad !

Sommarhälsningar från mormorsgruvan.

Brokatalog

av OlleThåström, onsdag, juli 21, 2021, 16:52 (15 dagar sedan) @ mormorsgruvan

Jag hoppas att Du lägger ut din brokatalog på Wikipedia ! Gärna kompletterad med entreprenör och byggkostnad !

Sommarhälsningar från mormorsgruvan.

Tack för tipset! Men mitt nörderi ska inte bli en doktorsavhandling, det överlåter jag åt andra. Det finns inget systematiskt om järnvägsbroar på Wikipedia vad jag kan se. Där finns 27 enskilda objekt i olika artiklar.

Däremot håller jag på att publicera bilder och lite text på min hemsida. Det är inte klart än. Bilder kommer nog också i detta forum.

Brokatalog Svartåbanan

av Rasmus Axelsson ⌂ @, Västernärke, onsdag, juli 21, 2021, 20:11 (15 dagar sedan) @ OlleThåström

Jag gläds åt intresset för broar med hängande parabelfackverk. Därför har jag iordningställt en lista över de objekt som jag hittills har hittat. Den visas som bild här och finns även som Excel-fil med länk inlagd. Materialet är ännu ganska ofullständigt och jag är naturligtvis tacksam för rättelser, kompletteringar och kommentarer.

Av Svartåbanans broar var åtminstone broarna jag har kallat för Karlslund öster, Hidingebro och Gropen-Kvistbro konstruerade på detta sätt, men de byttes alla ut mot balkbroar under mitten av 1900-talet.

--
Rasmus Axelsson, lokförare och byggnadsantikvarie med specialinriktning mot järnvägsbyggnader
»Jag tycker inte om tåg« - jag är intresserad av järnvägar...

www.svartabanan.se
www.brakulturmiljo.se

Brokatalog Svartåbanan

av OlleThåström, onsdag, juli 21, 2021, 22:32 (15 dagar sedan) @ Rasmus Axelsson

Av Svartåbanans broar var åtminstone broarna jag har kallat för Karlslund öster, Hidingebro och Gropen-Kvistbro konstruerade på detta sätt, men de byttes alla ut mot balkbroar under mitten av 1900-talet.

Tack för tips, men tyvärr får jag inga träffar i digitaltmuseum.se just nu. Jag kanske använder fel sökord. Men det blir att ligga i!

Brokatalog Svartåbanan

av Rasmus Axelsson ⌂ @, Västernärke, torsdag, juli 22, 2021, 13:28 (14 dagar sedan) @ OlleThåström

Tack för tips, men tyvärr får jag inga träffar i digitaltmuseum.se just nu. Jag kanske använder fel sökord. Men det blir att ligga i!

Det kan nog vara lurigt att hitta bilder på dem, men bron i Hidingebro syns på denna bild som också visar ett av Svartåbanans tre vattentorn. Jag har fotograferat av de ursprungliga ritningarna på dessa broar men jag har dem inte tillgängliga just nu.

--
Rasmus Axelsson, lokförare och byggnadsantikvarie med specialinriktning mot järnvägsbyggnader
»Jag tycker inte om tåg« - jag är intresserad av järnvägar...

www.svartabanan.se
www.brakulturmiljo.se
